BAB 5 dasar TJKT dalam penggunaan alat ukur

A. Perkakas dan Alat Ukur TJKT

1. Perkakas manual

    a. Tool Kits

       Alat bantu yang dibutuhkan dalam pembuatan dan reparasi sistem telekomunikasi ada beberapa jenis. Peralatan ini kebanyakan merupakan peralatan tangan dan bentuknya relatif kecil. Dalam membuat ataupun memperbaiki sesuatu rangkaian sistem telekomunikasi membutuhkan peralatan ukur lainnya.

Secara lengkap peralatan yang ada pada toolkit meliputi:



         1). Ic extractor.

         2).Folding hex wrench.

         3).6'' adjustable wrench .

         4).6'' forceps.

         5). Inspection mirror.

         6).Mini - flashlight.

         7).Desoldering pump.

         8).5'' diagonal cutter

         9).5'' snipe nose pliers

        10).Wire stripper (AWG 30 - 200)

        11). Modular plug crimper

        12).Rotary coax stripper

        13).Coax crimper

        14).Assorted sccerwdrivers

        15).Soldering iron(operates at 120v AC)

        16). Zipper bag

    b. Meter beroda

 Meter beroda adalah alat ukur jarak yang menggunakan roda. keunggulan penggunaan meter beroda adalahh kemudahannya dalam mengukur jarak mengikuti lakukan permukaan tanah. Ada dua jenis meter meroda

         1).Meter beroda pengukur jarak pendek

             Meter beroda digunakan untuk jarak pendek yang dapat dioperasikan dengan cara mudah.

      2).Meter  beroda pengukur jarak jauh

            Meter beroda untuk jarak jauh biasanya lebih banyak digunakan diluar ruangan.Spesifikasi yang ditawarkan sebagai berikut.

                 a). Keakuratan pengukur hingga kurang lebih 1'' untuk setiap pengukur 30 meter sesuai                                dengan kondisi lapangan.

                 b). Pengukuran jarak dapat dilakukan mencapai hingga 300m

                 c). Perangkat roda ringan dan akurat

                 d). Jumlah angak penghitung 5 digit.

                 e). Pengaturan dan pembacaan mudah dilakukan

    c. Kebutuhan kabel telepon

          cara penggunaan meter beroda(measuring - wheel) diuraikan sebagai berikut

            1). Menyiapkan meter meroda

            2). Angka petunjuk diatur pada posisi awal nol.

            3). Gagang meter dipegang kemudaian roda diletakkan diatas tanah.

            4). Panjang gagang disesuaikan dengan kenyamanan.

            5). Roda dijalan seseuai dengan lekukan tanah.

            6). Hasil pengukuran dibaca dengan melihat pada angka penunjukannya.

2.Perkakas Elektrik

    a. Solder rangkaian

        Dalam membuat sebuah rangkaian perlu adanya penyambungan antara dua titik komponen atau lebih.Penyambungan ini menggunakan timah solder sebagai bahan perekatnya.Solder adalah suatu campuran logam atau metal yang mempunyai titik lebur relatif tanah.

    b. Power supply

        Power supply ini sangat penting, karena jika tidak ada komponen ini, tidak mungkin pengujian dapat dilakukan. Powel supply dapat diambil dari komponen yang terpisah, seperti pada socket USB pada kmputer PC.

 3.Peralatan Ukur

    a. Multimeter

       Multimeter banyak digunakan untuk mengukur arus dan tegangan.Alat ukur ini sangat penting dalam menguji dakam pembuatan rangkaian. Alat ini juga digunakan untuk ,mengetahui besarnya nilai tahanan sebuah resistor,menguji diode maupun transistor.

    b. Kapasitas meter

        Kapasistansi meter sangat penting dalam sistem telekomunikasi. Intrumen ini digunakan untuk mengukur besar kapansitansi pada suatu bahan atau sebuah kapasitor. Kapasitor dalam sistem komunikasi biasanya berfungsi sebagai komponen osilator atau sebagai pembangkit frekuensi

  4.Alat pengukur frekuensi

     a. Frequency couter

         frequency couter atau yang lebih dikenal sebagai pencacah frekuanse mempunyai fungsi untuk mencacah frekuensi yang dihasilkan oleh suatu osilator atau oleh pembangkit frekuensi (signal generator).

     b. Fumction waveform generator

         Waveform generstor merupakan sebuah instrumen dalam sistem telekomunikasi yang sangat penting untuk membangkit gelombang sebagai sinyal pengujian maupun peraawatn sistem telekomunikasi.

Penggunaan :

Sebagai sumber pembangkit gelombang.Sebagai sumber gelombang dapat dipakai untuk pengujian sistem, seperti: untuk menghitung penguatan, respon(tanggap) penguar, untuk pemicuan, dan sebagainya.

     c. Analog RF Signal Genetor

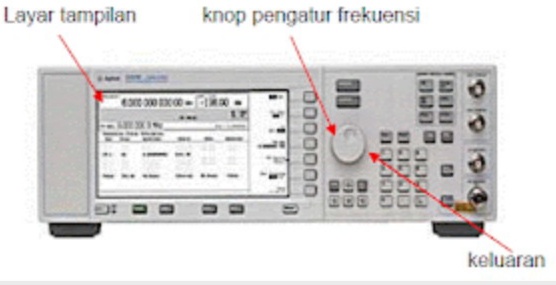

        Analog RF signal genrtor merupakan sebuah alat yang dapat membangkitkan sinyal RF analog. Alat ini sering digunakan dalam berbagai pengujian khususnya pada laboratorium sistem telekomunikasi.

     d. Osilosope

         Osiloscope merupakan alat ukur alat ukur yang dapat digunakan untuk melihat bentuk gelombang litrik yang ada pada rangkaian yang telah dirancang.

B. Perangkat penguji Teknik Jaringan komputer dan Telekomunikasi

   1. Perangkat Uji

       a. Logic analyser

           Logic analyser digunakan untuk memonitpr ataupun untuk mendiagnosis sinyal digital yang lebih dari satu titik dan terus - menerus.

       b. Optical spectrum analyzer

           Optical spectrum analyzer adalah suatu intrumen yang diterapkan untuk melakukan pengukuran defraksi sinyal yang dihasilkan dari berbagai komponen optik, penguatan, dan lampu LEO

       c. GSM Test

           GSM test adalah alat yang digunakan untuk melakukan pengujian sinyal radio GSM.

       d. CDMA mobile test

           CDMA mobile test adalah suatu alat yang berfungsi untuk melakukan pengukuran sinyal cdma yang dihasilkan oleh alat komunikasi secara mobile.

  2. Penguji kabel dan Antena

Piranti untuk menguji kabel dan antena biasanya dalam bentuk yang dapat dijinjing. Sebagaimana namanya, alat ini mampu mengukur berbagai karakteristik yang berkaitan dengan kabel, terutama pada saat dialiri sinyal listrik. Piranti jenis ini ideal untuk pengukuran nisbah gelombang tegak (standing wave ratio : SWR), kerugian kabel, dan melokasi titik-titik pada kabel dimana terjadi kerusakan. Di samping itu piranti ini sekaligus dapat dipakai untuk pengukuran antena. Untuk dapat menjangkau pengukuran yang memadai, maka piranti dirancang agar bisa mempunyai rentang 25 MHz sampai dengan 4 GHz. Dengan frekuensi setinggi ini dapar meliputi rentang frekuensi GSM, CDMA, Bluetooth, dan sebagainya

  3.LAN Tester

    LAN Tester merupakan suatu alat yang digunakan untuk memeriksa benar tidaknya sambungan kabel. Untuk tipe straight apabila benar maka lampu LED akan berkedip 1 sampai 8 kedipan.

  4.Tang Ampere

      Tang ampere merupakan alat yang digunakan untuk mengukur arus listrik tanpa melakukan pemutusan rangkaian atau lkabel yang difungsikan untuk mengukur tegangan listrik dari tahanan listrik.

  5.SWR Meter

     Standing wave radio terkadang tidak menunjukan harga standing wave radio yang sebenarnya. Hal ini mengakibatkan rugi - rugi pada saluran tramisi.

  6. E-fieldmeter

      E- fieldmeter type 704 digunakan untuk melakukan pengukuran pada muatan elektrostatis pada suatu objek dengan hasil pengukuran pada tegangan potensialnya dinyatakan dalam ukuran volt.

Penggunaan

 1. meter digunakan untuk mengetahui medan listrik atau elektromagnetik yang dipancarkan oleh pemancar.

 2. Dengan diketahui kuat medan dapat diperkirakan jarak pancarnya, seperti sinyal televisi.
